消防设施操作员技能“万用表”使用

做消防维保检测方向的朋友应该不陌生，基本天天都要跟它打交道，监控方向的兄弟姐妹可能不太熟，但更好 也了解了解，家里也用的上。

如果您是大神可以直近划走哦，因为这里都是一些基础知识^_^

消控员兄弟姐妹们也可以好好看看哦，虽然平时用不上，但是多了解一些肯定是有好处的，起码别人忽悠不了你。

平时多看看公众号内各种类型文章，时间长了你也会比你身边混日子的人要懂的多，以后淘汰也是淘汰他们那种人←_←

言归正传

万用表在消防行业极为重要，可用于排查电气线路故障，监测消防设备的运行状态，及时发现潜在安全隐患。下面详细介绍万用表的使用方法。

一、认识万用表

常见的万用表有指针式和数字式两种。指针式万用表通过指针在刻度盘上的摆动指示测量结果，读数需对照刻度；

数字式万用表则直接以数字显示测量数值，读数直观。无论哪种万用表，都包含以下关键部件：

显示屏：数字式万用表用于显示测量数字；指针式万用表通过刻度盘与指针配合呈现测量结果。

功能旋钮：上面标有各种档位符号，转动它可选择不同测量功能并调整量程。

表笔插孔：通常有红、黑两个主要插孔，部分万用表还有特殊插孔以满足特殊测量需求。使用时，红表笔插正极孔，黑表笔插负极孔。

二、万用表的档位及功能

（一）电阻档（Ω）

专门用于测量电阻阻值，符号为“Ω” ，量程有200Ω、2kΩ、20kΩ等。测量时，需将被测电阻从电路中断开，避免其他元件影响结果。

（二）蜂鸣档

用于快速判断电路通断。电路导通时，万用表发出蜂鸣声，显示屏显示低电阻值（接近0Ω）；电路断开时，无蜂鸣声，显示屏显示“OL”。

（三）电容档（F）

用来测量电容的电容量，符号一般为“F”，常见量程有2nF、20nF等。测量前需对电容放电，以防损坏万用表。

（四）交流电压档（ACV）

测量交流电压，符号是“V～”，量程有750V、250V等。测量时无需区分表笔正负极，直接将表笔并联在被测交流电源两端。

（五）直流电压档（DCV）

测量直流电压，符号为“V—” ，量程有2V、20V等。测量时要注意表笔极性，红表笔接正极，黑表笔接负极。

三、万用表的使用方法

（一）电阻测量

将红表笔插入VΩ孔，黑表笔插入COM孔。

旋转功能旋钮至电阻档合适量程，若不确定电阻大小，先选大量程。

将表笔分别接触被测电阻两端，显示屏显示电阻值。若显示“OL”，说明量程过小，需换大量程；若显示数值接近0，可能量程过大，需换小量程。

（二）蜂鸣档测量

红表笔插VΩ孔，黑表笔插COM孔。

将功能旋钮转至蜂鸣档。

用表笔接触被测电路两端，电路导通则万用表鸣响，否则不响且显示“OL” ，常用于排查线路断路。

（三）电容测量

先对被测电容放电，可用合适电阻短接电容两极。

红表笔插入对应插孔（部分万用表与VΩ孔共用），黑表笔插COM孔。

旋转功能旋钮至电容档合适量程，不确定容量时先选大量程。

将表笔正确连接电容两极（注意有极性电容的极性），显示屏显示电容实际容量。

（四）交流电压测量

红表笔插VΩ孔，黑表笔插COM孔。

根据预估电压将功能旋钮转至交流电压档合适量程，未知电压先选更大 量程。

表笔直接并联在被测交流电源两端，无需区分正负极。

（五）直流电压测量

红表笔插VΩ孔，黑表笔插COM孔。

根据预估电压将功能旋钮转至直流电压档合适量程，未知电压先选更大 量程。

红表笔接被测电源正极，黑表笔接负极，表笔并联在电源两端。

（六）短路测量

确保电路断电，避免触电危险 ，将红表笔插入VΩ孔，黑表笔插入COM孔，功能旋钮调至电阻档（优先选小量程，如200Ω档）。

用表笔分别接触疑似短路的两点。若电阻值接近0Ω，表明这两点间可能存在短路；若显示“OL”或较大电阻值，说明未短路。

也可用蜂鸣档测量，若发出蜂鸣声，说明两点间可能短路 ，但要注意，有些正常导通的低电阻电路也会使蜂鸣档发声，需结合实际情况判断。

（七）接地测量

准备一个已知良好接地的参考点，如建筑物的接地桩。将万用表置于电阻档，一般可选200kΩ或2MΩ量程 ，红表笔插入VΩ孔，黑表笔插入COM孔。

一支表笔接被测设备的接地端，另一支表笔接参考接地端。

若电阻值在正常范围内（一般要求接地电阻小于4Ω或10Ω，依具体标准而定），表明接地良好；若电阻值很大或显示“OL”，说明接地存在问题，可能是接地连接不良或接地线路断路。

对于要求较高的消防设备接地检测，建议使用专业的接地电阻测试仪进行 测量 ，万用表测量结果可作为初步判断参考。

四、万用表使用注意事项

测量前仔细确认功能旋钮和量程选择是否正确，防止误操作损坏万用表。

测量高电压、大电流时，严禁在测量过程中切换量程，应先断开表笔再调整。

使用完毕，将功能旋钮旋至交流电压更大 量程档或关闭电源，防止下次误操作。

电阻档、蜂鸣档和电容档测量时严禁带电操作，需先切断电源并分离被测元件。

定期检查表笔和表笔插孔，如有损坏、磨损或接触不良，应及时更换或维修。

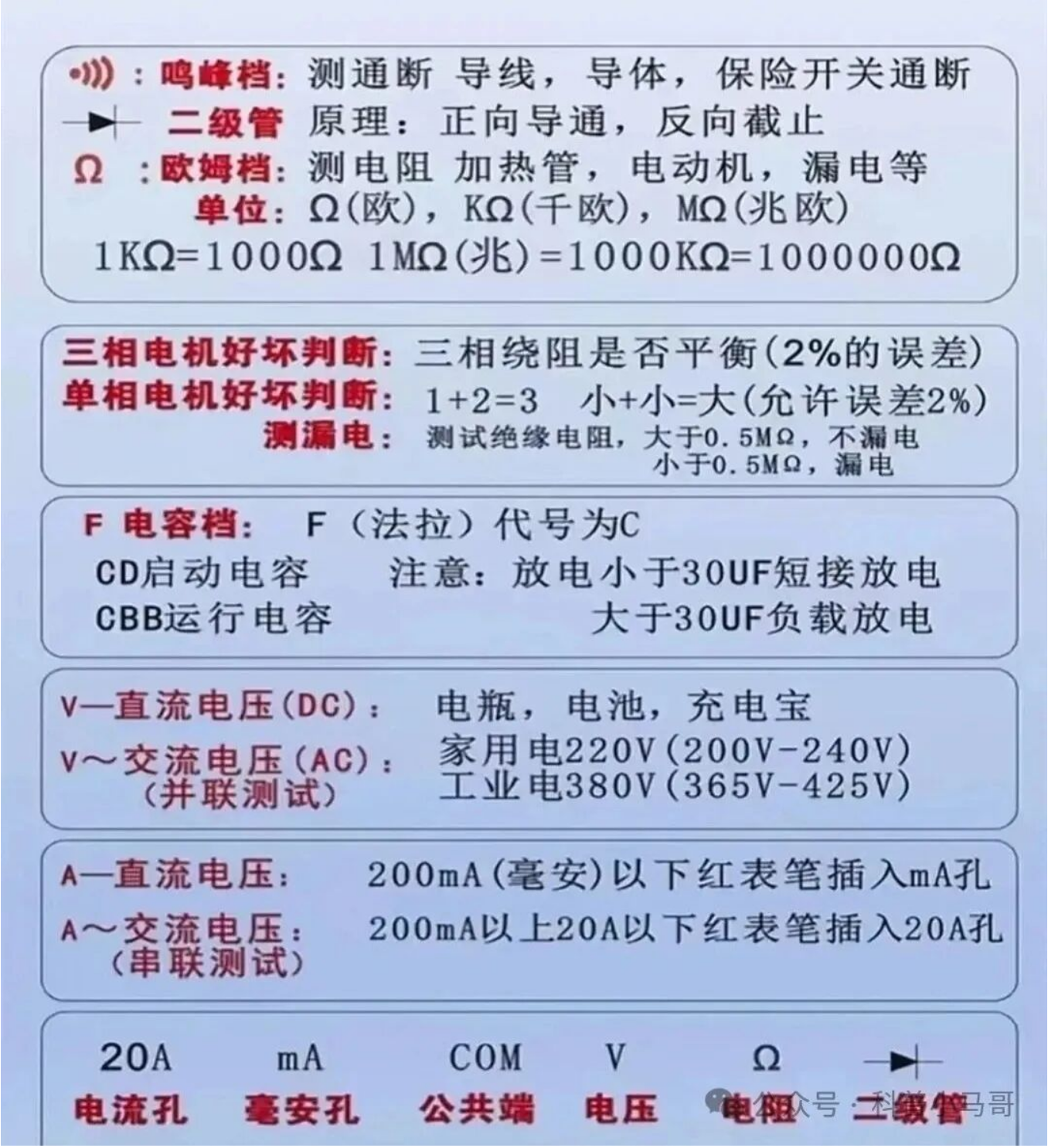

五、插孔标识说明

20A：这是电流孔，当需要测量200mA以上、20A以下的电流时，红表笔需插入此孔。

mA：毫安孔，用于测量200mA（毫安）以下的直流电流，测量时红表笔插入该孔。

COM：公共端，黑表笔通常插入此孔，它是万用表测量各种参数时的公共参考端 。

V：电压测量相关的插孔，无论是测量直流电压还是交流电压，红表笔都会根据测量功能与它配合使用 。

Ω：用于测量电阻时，红表笔插入此孔与黑表笔配合完成电阻测量。

→ ─：此标识对应的是二极管档，用于检测二极管时，红表笔插入该标识对应插孔 。

六、电机好坏判断方法

三相电机：通过判断三相绕组是否平衡来确定电机好坏，允许存在2% 的误差。测量时，使用万用表的欧姆档分别测量三相绕组的电阻值，如果三个电阻值在误差允许范围内接近相等，说明三相绕组正常；若偏差过大，则可能存在绕组短路、断路等故障。

单相电机：利用公式“1 + 2 = 3（小 + 小 = 大 ）”来判断（允许误差2%）。这里的数字代表电机绕组的电阻值，通常单相电机有主绕组和副绕组，主绕组电阻值较小，副绕组电阻值稍大，启动绕组和运行绕组电阻值相加应约等于总电阻值 。若测量结果不符合此规律且超出误差范围，则电机可能有问题。

七、测漏电方法

主要是测试绝缘电阻，使用万用表的欧姆档（一般选用高阻值量程，如MΩ档 ）。

将表笔分别接在被测设备的带电部分和外壳（或大地）之间，若测量得到的绝缘电阻大于0.5MΩ ，说明设备不漏电，绝缘性能良好；若小于0.5MΩ ，则表明设备存在漏电风险，需要进一步检查和维修 ，以确保使用安全。
